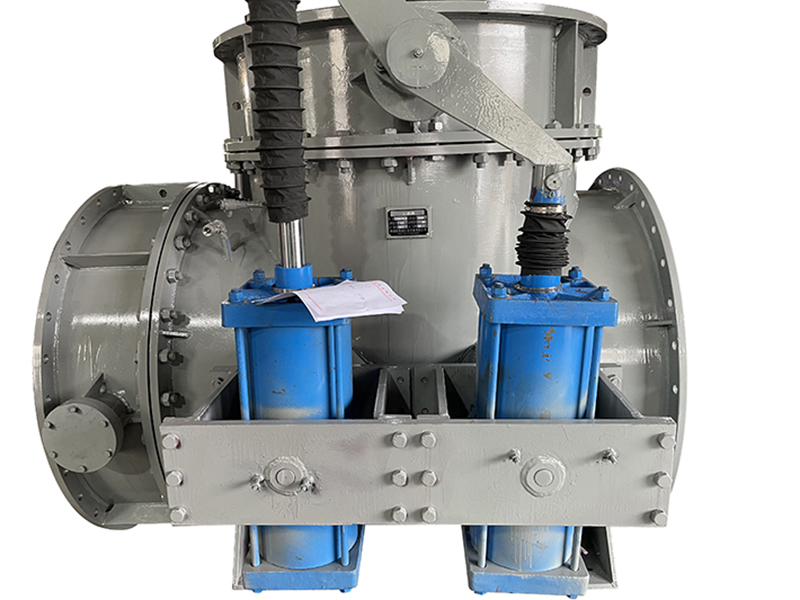

三通切換閥
I、用途
本產品是煤氣回收中理想設備,是我廠在吸收國外先進技術的基礎上自行設計制造的,結構合理輕?巧密封可靠,操作方便,耐結塵性好,壽命長,采用氣壓傳動, 裝有閥位信號輸出元件,可遠程集中控制。
應用場合,轉爐煤氣回.收裝置中,控制煤氣的回收與放散。
二、主要性能參數
公稱壓力 |
0.05 |
MPa
|
密封試驗壓力 |
0.06 |
|
殼體試驗壓力 |
0.08 |
|
適用溫度 |
≤80≤120 |
℃ |
適用介質 |
煤氣等 |
|
氣源壓力 |
0.4~0.6MPa |
|
啟閉切換時間 |
≤15S |
三、結構特點
1. 本體部分:主要由三通.體和結構與,憐能売全相同的兩只蝶閥組成,蝶閥主 要由閥體、閥板、閥桿、密封圈等組成。
2. 執行機構:主要由氣缸搖臂、連桿、氣動控制箱及限位行程開關等組成。
3. 機械聯鎖;動力氣祝和連桿機構保證了兩只蝶閥運動切換的準確同步動作,當?shù)y的蝶板一只全開時,另一只恰好全關,這種機械聯鎖,在煤氣回收中具有特殊的重要性。,
4. 本三通閥門可根據用戶要求調整兩個蝶閥位置,此時尺寸L為(L-Lo),尺寸 L1為(L1 + L0)。
四、主要零件材料
零件名稱 |
閥體、蝶板、.三通體 |
閥 軸 |
閥座、噴水導板 |
密封圈 |
材料 | 碳素鋼 |
不銹鋼 |
不銹鋼 |
橡膠 |

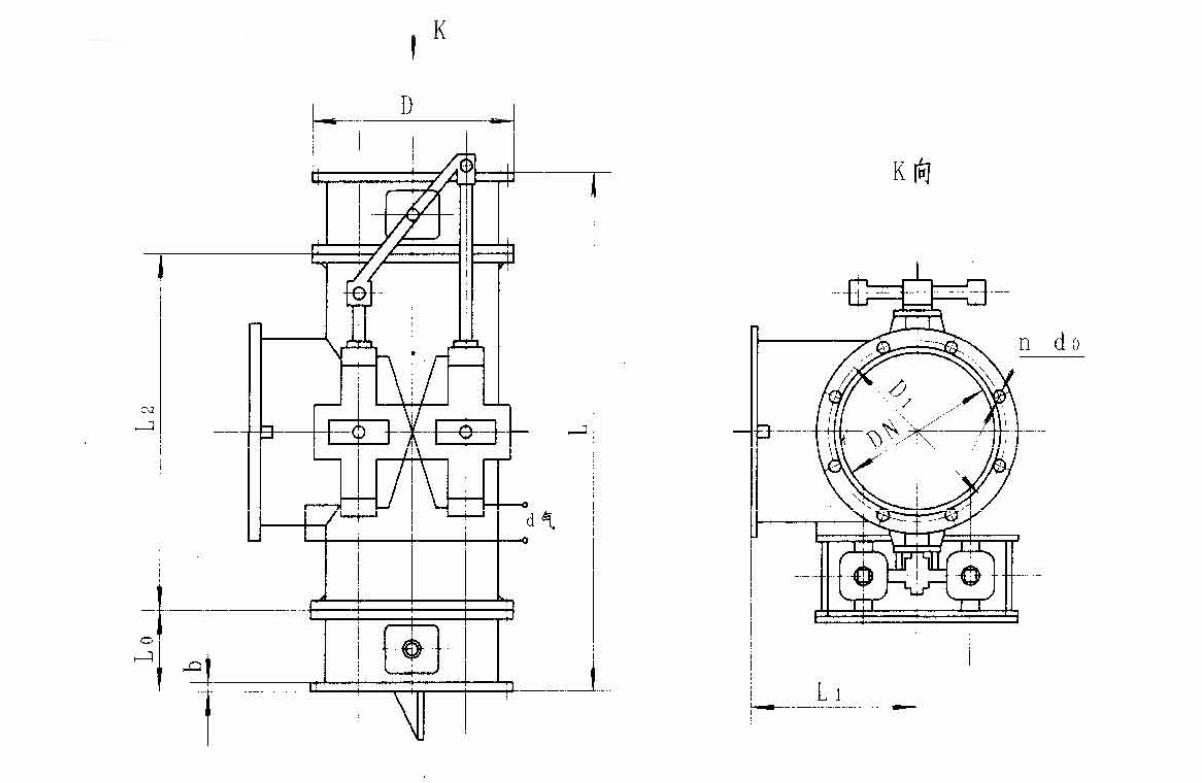

五、結構簡圖
六、STD641X-0.5C主要連接尺寸、外形尺寸及重量
DN |
D |
D1 |
b |
n-do |
L |
Lo |
L1 |
L2 |
d氣 |
參考重量 |
500 |
645 |
600 |
18 |
20-22 |
1585 |
229 |
560 |
1120 |
10 |
1380 |
600 |
755 |
705 |
18 |
20-26 |
1785 |
290 |
600 |
1200 |
10 |
1650 |
800 |
975 |
920 |
18 |
24-30 |
2125 |
310 |
750 |
1500 |
13 |
1960 |
1000 |
1175 |
1120 |
20 |
28-30 |
2225 |
330 |
780 |
1560 |
13 |
2470 |
1200 |
1375 |
1320 |
20 |
32-30 |
2445 |
360 |
860 |
1720 |
16 |
3000 |
1400 |
1575 |
1520 |
20 |
36-30 |
2605 |
380 |
920 |
1840 |
16 |
4000 |
1600 |
1785 |
1730 |
24 |
40-30 |
2825 |
410 |
1000 |
2000 |
19 |
5200 |
1800 |
1985 |
1930 |
24 |
44-30 |
3054 |
430 |
1070 |
2180 |
19 |
6500 |
2000 |
2185 |
2130 |
28 |
48-30 |
3275 |
460 |
1175 |
2350 |
22 |
8000 |
2400 |
2600 |
2540 |
28 |
56-33 |
3725 |
510 |
1350 |
2700 |
22 |
10100 |
注:d氣表示管子內徑尺寸
