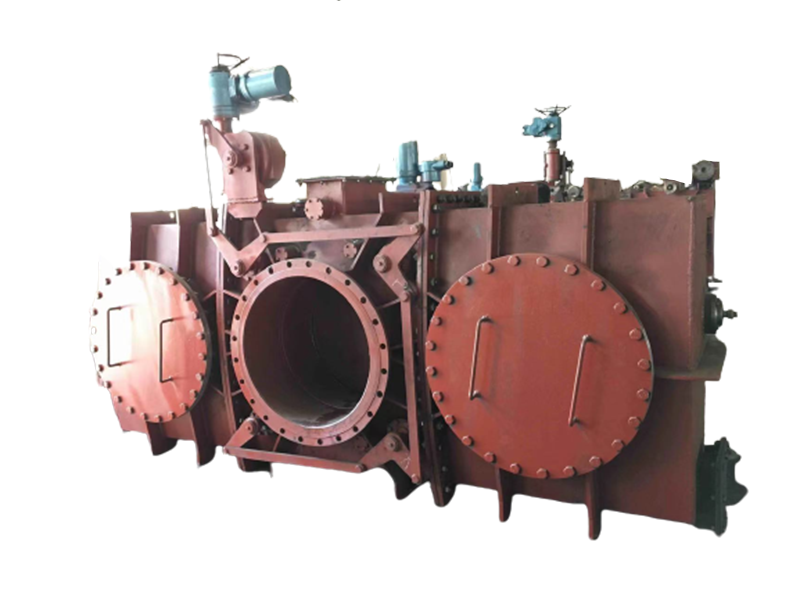

全封閉電動盲板閥
—、用途
本系列電動全封閉眼鏡閥適用于高爐除塵及冷卻系統進、出口煤氣管線上，作為煤氣介質的可靠隔斷裝置，也可用于煤氣加壓站等其它管線上。
二、閥門主要性能參數
|
公稱壓力 |
0.05 |
0.10 |
0.25 |
MPa |
|
殼體試驗壓力 |
0.075 |
0.15 |
0.375 |
|
|
透板密封試驗壓力 |
0.075 |
0.15 |
0.375 |
|
|
盲板密封試驗壓力 |
0.055 |
0.11 |
0.275 |
|
|
適用溫度 |
硅橡膠 |
硅橡膠加水冷機構 |
||
|
≤250°C |
≤450°C |
|||
|
適用介質 |
煤氣等有毒、易燃?xì)怏w |
|||
三、執行標準
工業企業煤氣安全規程GB6222-2005
鋼制管法蘭GB/T9115-2010
檢驗與試驗GB/T24917-2010
四、結構特點
1、 閥門采用全封閉外殼，操作時介質不會向外泄漏，避免了環境污染。
2、 閥門釆用框架式結構，剛性好，結構緊湊。
3、 密封副部位采用不銹鋼與橡膠密封，密封可靠。
4、 夾緊機構采用絲桿螺母夾緊，同步性好。
5、 密封圈裝在閥板上，便于更換。
6、 增加了水冷機構的閥門，最高耐溫≤450℃,尤其適用干法除塵系統。
7、 設有氮?dú)獯祾呖祝员愦祾唛y座和傳動部位的積灰，開啟靈活。
8、 設有排水管接口，將閥箱內積水排出。
9、 采用電動裝置驅動可實現計算機程序控制。
五、主要零件材料
|
零件名稱 |
閥體 |
閥板 |
波紋管 |
密封圈 |
絲桿 |
|
材料 |
碳鋼 |
碳鋼 |
不銹鋼 |
硅橡膠 |
優質碳鋼 |
六、訂貨說明
1、 選用時，請根據工藝條件(工況)確定所需的壓力、溫度等級，并在訂貨合同上詳細注明。
2、 本系列電動閥門可根據用戶需要配套提供控制箱等，但須在合同中注明。
